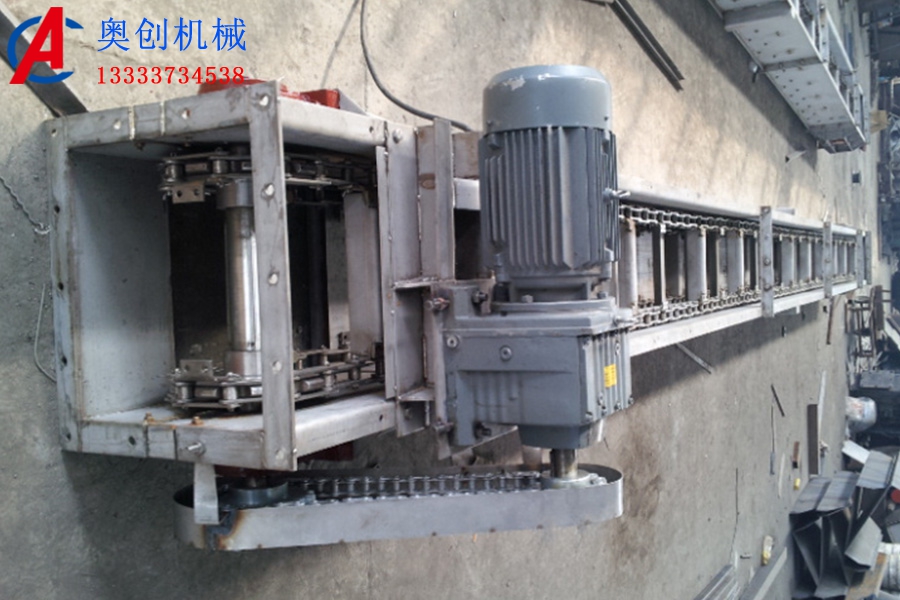

埋刮板輸送機
埋刮板輸送機可分為水平輸送、爬坡輸送和Z型輸送或MS型MZ型等系列產品。
埋刮板輸送機簡介：
S型埋刮板輸送機是一種在封閉的矩形斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因為在輸送物料時，刮板鏈條全埋在物料之中，故稱為“埋刮板輸送機”。埋刮板輸送機是借助于在封閉的殼體內運動著的刮板鏈條而使散體物料按預定目標輸送的運輸設備。它具有體積小、密封性強、剛性好、工藝布置靈活、安裝維修方便、并能多點加料和多點卸料等優點。因此顯著改善了工人的勞動條件，防止了環境污染。埋刮板輸送機原理是依賴于物料所具有的內摩擦力和側壓力，在輸送物料過程中，刮板鏈條運動方向的壓力以及在不斷給料時下部物料對上部物料的推移力，這些作用力的合成足以克服物料在機槽中被輸送時與殼體之間產生的外摩擦阻力和物料自身的重量。使物料無論在水平輸送、傾斜輸送和垂直輸送時都能形成連續的料流向前移動。
埋刮板輸送機對物料有下列要求：
（1）物料松散密度：p=0.2~2.5t/m3
（2）物料溫度：一般機型適用于物料溫度小于120°C；熱料型輸送物料的溫度為100~450°C，瞬時物料溫度允許達到800°C。
（3）含水率：含水率與物料的料度、粘度有關，一般應以手捏成團撒手后仍能松散為度。
通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。
有這些特性的物料需要采用埋刮板輸送機時，可設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以根據客戶要求設計生產。
水平型埋刮板輸送機有普通型和大傾斜型之分，普通型的安裝傾角0°≤α≤15°,大傾斜型的安裝傾角為15°＜α＜30°。
埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。
埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。
我公司生產的機型為通用型埋刮板輸送機，具有結構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單機輸送，而且能組合布置，串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉，在輸送物料時可以顯著改善工作條件，防止環境污染。
埋刮板輸送機工作原理:
埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。
埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。
埋刮板輸送機特點:
我公司生產的機型為通用型埋刮板輸送機，具有結構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單機輸送，而且能組合布置，串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉，在輸送物料時可以顯著改善工作條件，防止環境污染。
埋刮板輸送機注意事項:
通用型埋刮板輸送機對所輸送的物料有下列要求：
1、物料容重：γ=0.2~1.8t/m3；
2、物料溫度：t<100°C；
3、含水率：對于一般物料，不得使物料用手捏成團后不易松散；對于含水率增加后會增大粘著性和壓結性，不能使物料嚴重粘附刮板。
4、粒度：物料的粒度與其硬度有關，粒度太大，則不宜輸送。
?對物料粒度的要求見下表：
傳動型式 | 功率范圍 | 備注 |
彈性聯軸器直接傳動 | 2.2～37 | 功率≤200kw時電壓為380V 功率≥220kw時電壓為6000V |
Y系列電機加液力偶合器 | 45～315 | |
電動滾筒直接傳動 | 2.2～55 | |
繞線式電機 | 220～800 |
MS32、MS40型埋刮板輸送機安裝尺寸表:
型號 | B | B1 | B2 | B3 | B4 | b | c | d |
MS32 | 320 | 800 | 420 | 495 | 900 | 32 | 130 | 110 |
MS40 | 400 | 890 | 500 | 578 | 990 | 36 | 150 | 130 |
型號 | H | H1 | H2 | J | J1 | L(m) | ||
MS32 | 572.5 | 723 | 820 | 670 | 570 | 6.65-78.15 | ||
MS40 | 612.5 | 763 | 860 | 800 | 700 |
| ||
型號 | L0(m) | L1(m) | L2 | |||||
MS32 | 8.33-79.83 | 2-73.5 | 80,015,002,000 | |||||
MS40 |
|
|
| |||||
型號 | l | nxl1 | l2 | N | N1 | t | ||
MS32 | 130 | 4x160 | 145 | 14 | 20 | 116.5 | ||
MS40 | 156 | 5x154 | 160 | 16 | 22 | 137.2 | ||
對物料粒度的要求見下表：
傳動型式 | 功率范圍 | 備注 |
彈性聯軸器直接傳動 | 2.2～37 | 功率≤200kw時電壓為380V 功率≥220kw時電壓為6000V |
Y系列電機加液力偶合器 | 45～315 | |
電動滾筒直接傳動 | 2.2～55 | |
繞線式電機 | 220～800 |
★本公司可根據客戶需求設計生產，并提供現場勘測、技術圖紙、安裝售后等系列服務。
★本公司對提供的產品圖片、技術參數等資料保留最終的解釋權并以生產實物為準。
